Macchina avvolgitrice con film estensibile Servo | Avvolgitore automatico per pallet per cartoni e scatole

Principio di funzionamento:

La macchina opera tramite un anello rotante ad alta velocità a 360 gradi, che spinge il carrello della pellicola estensibile a orbitare attorno a un cartone o a un oggetto fisso.Questo processo consiste nell'applicare una pellicola estensibile in PE sulla superficie della merce in una forma uniforme.L'intero processo di imballaggio è completamente automatizzato e non richiede alcun intervento manuale; gli operatori devono solo gestire il carico e lo scarico delle merci,garantire un funzionamento semplice e altamente efficiente.

- distingue dal tradizionale imballaggio a pallet: non è necessario un pallet; la macchina avvolge direttamente i singoli cartoni.eliminando il rischio di ribaltamento associato alla rotazione ad alta velocità e rendendo la macchina ideale per piccole, oggetti leggeri.

- Vantaggi principali: offre un'elevata tenuta di imballaggio, massimizza l'efficienza di utilizzo della pellicola e offre velocità di imballaggio significativamente più rapide rispetto ai metodi manuali.

Specifiche tecniche

Funzioni e caratteristiche principali:

Industria e scenari favorevoli

6.1 Anello rotante anulare (componente di alimentazione del nucleo)

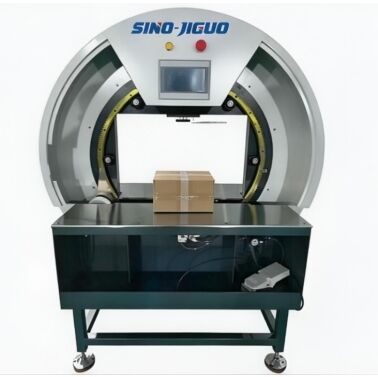

- Localizzazione: la grande struttura circolare bianca situata sul corpo principale della macchina.

- Funzione: il componente centrale del dispositivo, dotato di un ingranaggio interno e di un sistema di trasmissione integrati che fanno ruotare la pellicola ad alta velocità (360°),ottenendo così l'imballaggio a spirale dei cartoniUtilizzando un cuscinetto a rotazione di alta precisione, garantisce un funzionamento regolare e bassi livelli di rumore, servendo come elemento critico per garantire l'efficienza dell'imballaggio e la tenuta del carico.

6.2 Meccanismo di carico e di svolta del film

- Localizzazione: il mandrino del rotolo di pellicola bianca situato sul lato interno dell'anello rotante (in basso a sinistra del diagramma).

- Funzione: progettato per il montaggio di rotoli di pellicola di allungamento in PE.Dispone di una regolazione della tensione integrata e di un meccanismo di pre-allungamento (disponibile su modelli selezionati) che controlla la tensione di uscita del filmCiò garantisce uno stretching uniforme del materiale di pellicola, garantendo così la tenuta al carico riducendo al contempo il consumo di pellicola e i costi dei materiali.

6.3 Superficie di lavoro e struttura di trasporto in acciaio inossidabile

- Localizzazione: la piattaforma metallica situata al centro della macchina.

- Funzione: supporta i cartoni o le merci in attesa di confezionamento; la sua superficie è liscia e resistente all'usura, facilitando il carico e lo scarico manuali.I modelli selezionati possono essere integrati direttamente nelle linee di produzione per consentire unaLa piattaforma è dotata di sensori fotoelettrici integrati che rilevano automaticamente la posizione della merce e attivano la sequenza di imballaggio.

6.4 Pannello di controllo touch PLC

- Localizzazione: lo schermo situato sopra l'anello rotante.

- Funzione: funge da centro di controllo centrale del dispositivo e consente la personalizzazione di vari parametri, quali il numero di strati di avvolgimento, la velocità di rotazione, la tensione del film,e il rapporto di sovrapposizione e consente l'avvio del processo di avvolgimento con un solo toccoIl sistema supporta la memorizzazione di profili di parametri multipli per accogliere merci di specifiche diverse, offrendo un funzionamento semplice che consente ai nuovi dipendenti di padroneggiare rapidamente i comandi.

6.5 Pulsanti di comando di arresto e di avvio di emergenza

- Posizione: i pulsanti rossi (Arresto di emergenza) e verdi (Inizio) situati adiacenti al pannello di controllo.

- Funzione: il pulsante rosso consente lo spegnimento immediato con un solo tocco in situazioni di emergenza, garantendo la sicurezza operativa.Entrambi i pulsanti sono conformi agli standard di progettazione per la sicurezza industriale. 6.6 Interruttore di comando del pedale (angolo in basso a destra)

- Posizione: dispositivo azionato a piedi situato all'esterno della macchina.

- Funzione: libera le mani dell'operatore; basta premere il pedale dopo aver caricato manualmente il prodotto per avviare il processo di cingolazione.Questo migliora la comodità operativa ed è ideale per scenari che comportano frequenti carichi e scarichi manuali.

6.6 Cornice e struttura protettiva della macchina

- Localizzazione: la struttura in acciaio grigio situata alla base della macchina.

- Funzione: funge da base portante per l'apparecchiatura; costruito in acciaio saldato ad alta resistenza per garantire la stabilità durante il funzionamento ad alta velocità.Dispone di una struttura protettiva chiusa per ridurre i rischi per la sicurezza associati alla rotazione ad alta velocità dell'anello di cingolazione, proteggendo contemporaneamente i componenti interni della trasmissione dalla polvere e dai detriti.
